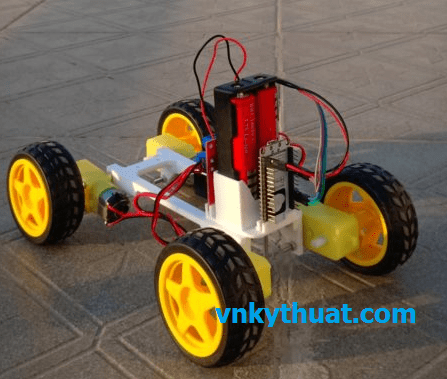

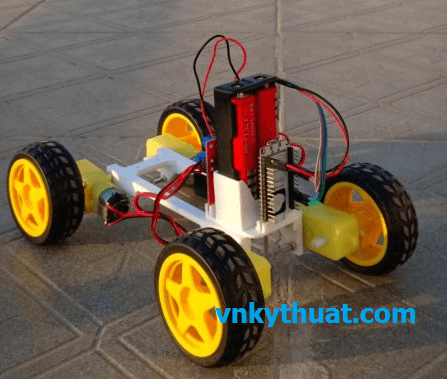

Các bạn có nghĩ đến một ngày chơi xe điều khiển từ xa mà không cần tay điều khiển đắt tiền không. Các bạn có nghĩ đến chúng ta có thể tự tay làm ra một chiếc xe điều khiển với chiếc điện thoại android của mình không nào. Để hướng dẫn các bạn trẻ tiếp cần gần nhất kiến thức công nghệ 4.0 , mình xin hướng dẫn các bạn chế tạo xe điều khiển bằng điện thoại, với bộ chế tạo xe điều khiển bằng điện thoại này các bạn có thể tự lắp ráp theo hướng dẫn bên dưới của mình

Video demo xe điều khiển bằng điện thoại

Hướng dẫn chế tạo xe điều khiển bằng điện thoại

A. Linh kiện chuẩn bị

  • 4 motor vàng
  • 4 bánh xe
  • Bộ gắn pin
  • Một nodeMCU
  • Một Mạch cầu H
  • Một công tắt
  • Dây diện gắm
  • Bộ khung in 3D

B. Mua toàn bộ linh kiện

Các bạn có thể mua toàn bộ linh kiện tại đây : Mua linh kiện

C. Hỗ trợ

Bên chúng tôi hỗ trợ 100% khi bạn lắp ráp, đảm bảo khi nào thành công thì thôi

Liên hệ :

C. Hướng dẫn lắp ráp

Bước 1: Lắp động cơ vào khung xe

Mỗi càng của khung xe đều có 2 lỗ để đưa bu lông xuông qua sau đó lấy ốc vặn chặt lại. Lắp cho cả 4 càng của xe

Bước 2: Lắp mạch điện như hình bên dưới

Mạch điện màu đỏ dưới hình có tên là mạch cầu H, với chức năng giúp cho các động cơ quay cùng hoặc đảo chiều lại để tiến -lùi -xoay xe IoT.
Mạch điện màu xanh là Node Mcu – là cài tiến của Esp8266 dùng để tạo sóng Wifi cho điện thoại của các bạn kết nối và điều khiển

+ Lắp Arduino nano với mạch cầu H

Chúng ta thực hiện nối mạch giữa nodeMCU với mạch cầu H như hình bên dưới:

Chân IN1 của mạch cầu H => Vào chân D8 của nodeMCU

Chân IN2 của mạch cầu H => Vào chân D7 của nodeMCU

Chân IN3 của mạch cầu H => Vào chân D4 của nodeMCU

Chân IN4 của mạch cầu H => Vào chân D3 của nodeMCU

Chân Enable A của mạch H => Vào chân D5 của nodeMCU

Chân Enable B của mạch H => Vào chân D6 của nodeMCU

Chân 5v của mạch cầu H => Vào chân Vin của Node MCU

Chân GND của mạch cầu H => Vào chân GND của Node MCU

+ Lắp mạch cầu H với 4 Motor vàng

Lắp Mạch cầu H với 4 motor vàng như hình bên dưới

+ Lắp Pin và nút nhấn và mạch cầu H như hình bên dưới

Bước 3. Nạp code

Hiện nạy code bên mình đã nạp sẵn vào sẵn phẩm, khi mua về bạn chỉ cần lắp ráp nối mạch là có thể chạy được

Bước 4. Phần mềm điều khiển

Bạn có thể tải phần mềm điều khiển trên : Tải về

Sau đó cài đặt trên điện thoại

Sau khi cài đặt xong sẽ hiện ra phần mềm như bên dưới

Bước cuối cùng là kết nối wifi : IOTchetao.com

Chú ý: Chỉ sài được trên điện thoại Android

Như vậy thì bạn có thể tự điều khiển xe đơn giản
